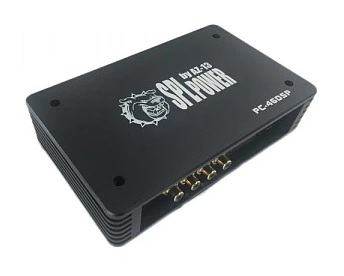

Процессор AZ-13 SPL Power PC-46DSP+

8-канальный цифровой аудиопроцессор для настройки и конфигурации аудиосистемы, с цифровым оптическим входом, цифровым оптическим выходом и 8-канальным аналоговым выходом.

Оснащенные мощным 24-разрядным цифровым сигнальным процессором (DSP), TwK™ предназначены для точной настройки и конфигурации аудиосистемы. Для каждого из 8 независимых каналов доступен полный набор функций: регулировка уровня, кроссовер с выбором фильтров разных типов и характеристик, эквалайзер (графический или параметрический), схема временных задержек. Как правило, такого количества каналов достаточно для большинства аудиосистем. Для особо сложных конфигураций возможно применение двух аудиопроцессоров (итого 16 каналов), с удобной передачей аудиосигнала через цифровой оптический интерфейс TOSLINK IN/OUT.

Настройка аудиопроцессора выполняется с помощью подключенного по USB ПК под управлением Windows и программного обеспечения TüN™.

Основные преимущества TwK™ D8:

Уникальная модульная архитектура автомобильных процессоров JL Audio наиболее функциональна, где каждая функция может быть реализована на более высоком техническом уровне. Процессоры семейства FiX™ отвечают только за восстановление аудиосигнала от штатной аудиосистемы, тогда как процессоры TwK™ предназначены для настройки и конфигурации системы с максимальным качеством и гибкостью. У пользователя появляется свобода выбора: он приобретает только те компоненты, которые соответствуют конфигурации его аудиосистемы. Инсталлятор, в свою очередь, получает беспрецедентно широкие возможности для наиболее рационального размещения аудиокомпонентов в автомобиле.
При подключении TwK™ D8 к штатной аудиосистеме наилучшим партнером будет процессор-восстановитель FiX™ 82, оснащенный цифровым оптическим выходом. В этом случае открывается уникальная возможность размещения FiX™ 82 в непосредственной близости от головного устройства, с передачей выходного сигнала на цифровой вход TwK™ D8 (как правило, размещаемого поближе к усилителям мощности) по не подверженному влиянию электромагнитных помех TOSLINK-кабелю.
Если входной аудиосигнал для процессора не требует восстановления, основным источником для оснащенного только цифровым входом TwK™ D8 может выступать любой оснащенный цифровым выходом аудиокомпонент: покупное (after-market) головное устройство, стационарный или портативный медиаплеер, включая модели с поддержкой аудио высокого разрешения HD (24 бита / 96 кГц макс.), либо MOST-S/PDIF адаптер для подключения к штатному интерфейсу.
Устанавливаемое на ПК по управлением Windows программное обеспечение TüN™ отличается исключительной функциональной гибкостью и интуитивно понятным интерфейсом. Конфигурация и маршрутизация аудиосигнала выполняются в рабочем окне SETUP, настройка различных параметров – в окне TUNE. Вы можете скачать TüN™ для процессоров TwK™ с раздела на официальном сайте и протестировать его в демо режиме, без подключения процессора к ПК.
Наличие порта USB открывает возможность обновления "прошивки" (firmware) с дальнейшим усовершенствованием функций по мере появления новых версий программного обеспечения.
В комплектацию включен компактный пульт DRC-200 для управления основными функциями, состав которых настраивается через программное обеспечение TüN™.
Общие характеристики

Тип : System Tunung DSP: цифровой процессор для настройки и конфигурации аудиосистемы
Напряжение питания : 10 - 16 В постоянного тока
Токопотребление в режиме готовности (standby) : < 1.5 мА
Токопотребление в рабочем режиме : 0.7 А
Номинал предохранителя : 1 А (тип ATO/ATC, или аналогичные)
Аудио

Аналоговый аудиовход : Недоступно
Цифровой аудиовход : 1 х оптический, TOSLINK, 24 бита / 96 кГц макс.
Аналоговый аудиовыход (RCA) : 8-канальный PRE OUT, небалансный
Макс. уровень сигнала на аналоговом выходе : 4 В (RMS)
Цифровой аудиовыход : 1 х оптический TOSLINK (сквозной тракт)
Выходное сопротивление : 450 Ом
Отношение сигнал/шум (отн. выходного уровня 4 В RMS) : 96 дБ (взвешивающий фильтр А)
Коэффициент гармонических искажений : 0.02 % (20 Гц - 20 кГц)
Функциональное оснащение

Количество независимых каналов настройки : 8
Процессор обработки аудиосигнала : Intersil® D2Audio DAE-6
Разрядность при обработке аудиосигнала : 24 бита / 48 кГц
Эквалайзер :
Графический 10-полосный,
Параметрический 10-полосный
Кроссовер : ФНЧ/ФВЧ/ПФ/ФИНЧ, 20 - 20000 Гц, с выбором типа фильтра:
Linkwitz- Riley, 12 / 24 / 48 дБ/окт
Butterworth, 6 / 12 / 18 / 24 / 36 / 48 дБ/окт
Временные задержки : 0 - 737.7 см
Программное обеспечение для ПК (Windows) : TüN™
Проводной пульт ДУ : DRC-200, в комплекте
Доступные функции пульта ДУ : Регулировка общей громкости (Master Volume), громкости канала сабвуфера, фейдер, выбор пресетов, LED-индикатор статуса
Разъемы для передачи данных :
1 х USB для подключения к ПК
1 х JLid™ для подключения пульта ДУ
Габаритные размеры и масса

Габаритные размеры (Д х Ш х В) : 156 х 109 х 47 мм
Масса : 1.17 кг
